產品名稱：

盲板閥

所屬分類：

蝶閥系列

產品簡介：

盲板閥又稱眼鏡閥、翻板閥、扇形閥，廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

在線咨詢聯系我們

產品詳情

【產品用途】

【產品結構及特點】

液動扇形盲板閥主要由左閥體、右閥體、絲桿副、翻板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊油缸和翻板油缸，夾緊油缸通過杠桿副和絲杠螺旋副驅動左、右閥體完成松開、夾緊動作，翻板油缸驅動翻板完成開關動作。橡膠密封圈鑲嵌在翻板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。

【產品主要參數】

公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.40 0.225 0.15 0.075
適用溫度℃ 丁腈橡膠硅橡膠氟橡膠 <120 <250 <300

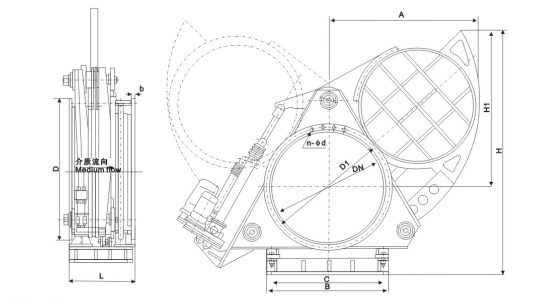

【主要外形和連接尺寸】

DN	D	D1	b	n-φd	L
300	440	395	18	12-φ22	500
350	490	445	18	12-φ22	600
400	540	495	24	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	26	20-φ22	600
600	755	705	26	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	35	24-φ30	800
900	1075	1020	35	24-φ30	800
1000	1175	1120	35	28-φ30	800
1100	1275	1220	35	36-φ30	800
1200	1375	1320	35	32-φ30	800
1300	1475	1420	35	36-φ30	800
1400	1575	1520	35	36-φ30	800
1500	1675	1620	35	36-φ30	850
1600	1790	1730	35	40-φ30	850
1800	1990	1930	35	44-φ30	1100

【產品結構】
